C型钢
C型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等),由于截面形状合理,它们能使钢材更高地发挥效能,提高承裁能力。
C型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等),由于截面形状合理,它们能使钢材更高地发挥效能,提高承裁能力。不同于普通工字型的是H型钢的翼绣进行了加宽,且内、外表面通常是平行的,这样可便于用高强度螺桂和其他构件连接。其尺寸构成合理系列,型号齐全,便于设计选用。
C型钢不是槽钢,是薄板如0.35毫米厚的钢板压制成的,用作钢结构厂房的檩条。
C型钢机是一套轧辊可生产多种规格C型檩条成品的单卷成型机组。该机主要由被动装料架、整平装置、冲孔装置、成型后切断装置、液压站、电脑控制系统等。本机采用自动飞锯冲孔,操作简便等特点。
C型钢机主要用途产品可作为大中型工业民用建筑的主体受力结构,如厂房、飞机库、展览馆、影剧院、体育场 馆、集市花棚的屋面承重荷载 。
C型钢的品种名称:
镀锌C型钢、热镀锌电缆桥架C型钢、 玻璃卡槽C型钢、玻璃幕墙C型钢、走线槽C型钢、 加筋C型钢、双抱C型钢、单边C型钢、 手动叉车C型钢、 不等边C型钢、直边C型钢、斜边C型钢、内卷边C型钢、内斜边C型钢、屋面(墙面)檩条C型钢、汽车型材C型钢、高速公路立柱C型钢、太阳能支架C型钢(21-80系列)、 模板支撑C型钢、设备用精密C型钢等等。
C型钢经热卷板冷弯加工而成,壁薄自重轻,截面性能优良,强度高,与传统槽钢相比,同等强度可节约材料30%。
C型钢广泛用于钢结构建筑的檩条、墙梁,也可自行组合成轻量型屋架、托架等建筑构件。此外,还可用于机械轻工制造中的柱、梁和臂等。
C型钢檩条按高度不同分为80、100、120、140、160五种规格,长度可以根据工程设计而确定,但考虑到运输和安装等条件,全长一般不超过12米。

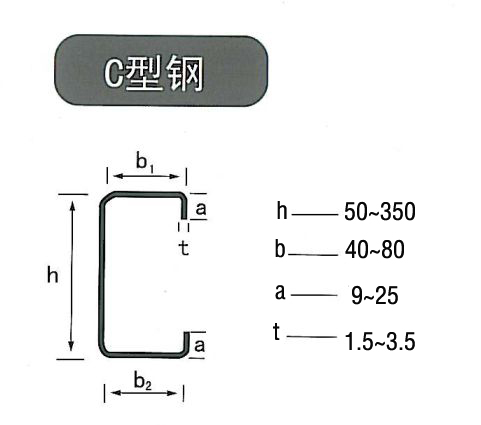

常见C型钢规格表/C型钢理论重量表
C型钢规格 |
重量(kg/m) |
C型钢规格 |
重量(kg/m) |
80×40×20×2.5 |
3.925 |
180×60×20×3 |
8.007 |
80×40×20×3 |
4.71 |
180×70×20×2.5 |
7.065 |
100×50×20×2.5 |
4.71 |
180×70×20×3 |
8.478 |
100×50×20×3 |
5.652 |
200×50×20×2.5 |
6.673 |
120×50×20×2.5 |
5.103 |
200×50×20×3 |
8.007 |
120×50×20×3 |
6.123 |
200×60×20×2.5 |
7.065 |
120×60×20×2.5 |
5.495 |
200×60×20×3 |
8.478 |
120×60×20×3 |
6.594 |
200×70×20×2.5 |
7.458 |
120×70×20×2.5 |
5.888 |
200×70×20×3 |
8.949 |
120×70×20×3 |
7.065 |
220×60×20×2.5 |
7.4567 |
140×50×20×2.5 |
5.495 |
220×60×20×3 |
8.949 |
140×50×20×3 |
6.594 |
220×70×20×2.5 |
7.85 |
160×50×20×2.5 |
5.888 |
220×70×20×3 |
9.42 |
160×50×20×3 |
7.065 |
250×75×20×2.5 |
8.634 |
160×60×20×2.5 |
6.28 |
250×75×20×3 |
10.362 |
160×60×20×3 |
7.536 |
280×80×20×2.5 |
9.42 |
160×70×20×2.5 |
6.673 |
280×80×20×3 |
11.304 |
160×70×20×3 |
8.007 |
300×80×20×2.5 |
9.813 |
180×50×20×2.5 |
6.28 |
300×80×20×3 |
11.775 |
180×50×20×3 |
7.536 |
|
|
180×60×20×2.5 |
6.673 |
|
|
C型钢都是由C型钢成型机自动加工成型的。C型钢成型机根据给定的C型钢尺寸就可以自动完成C型钢的成型工艺。
放料①——矫平②——成型③——定型④——矫直⑤——测长⑥——冲拉筋圆孔⑦——冲椭圆连接孔⑧——成型切断⑨
